BGA Rework System Computer Kho Tshuab
1. Optical CCD imported los ntawm Panasonic.2. Hluav taws xob relay ua los ntawm OMRON.3. Tsis siv neeg solder, desolder, tuaj tos, hloov thiab yooj yim alignment system.4. Safe 3rd cua sov cheeb tsam uas tau tsim los tiv thaiv los ntawm steel-mesh
Hauj lwm lawm

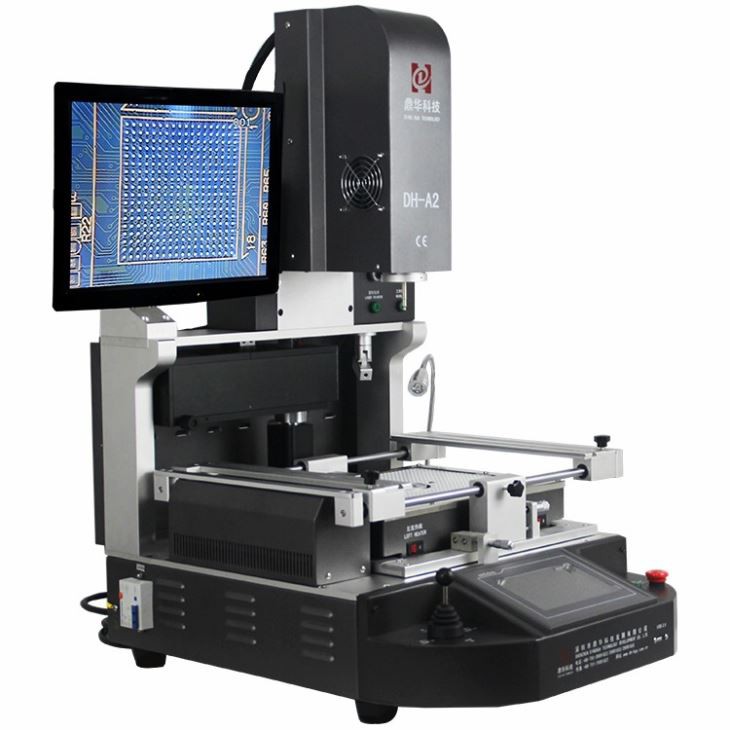

BGA rework system computer kho tshuab
DH-A2 muaj lub zeem muag, kev ua haujlwm thiab kev nyab xeeb, uas tuaj yeem ua kom nws txoj haujlwm zoo, kuj ua kom yooj yim.
nws cov txij nkawm, kom ua tiav cov neeg siv kev paub zoo dua.
1. Daim ntawv thov ntawmBGA rework system computer kho tshuab
Rau solder, reball, desolder ntau hom chips:
BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chips, thiab lwm yam.
2. Khoom nta ntawm BGA rework system computer kho tshuab
* ruaj khov thiab ntev lifespan (tsim rau 15 xyoo siv)
* tuaj yeem kho cov motherboard sib txawv nrog tus nqi ua tau zoo
* nruj me ntsis tswj cua sov thiab txias kub
* Optical alignment system: mounting kom raug hauv 0.01mm
* Yooj yim rau kev khiav lag luam. Leej twg tuaj yeem kawm siv nws hauv 30 feeb. Tsis xav tau kev txawj tshwj xeeb.
3. Specification ntawm BGA rework reballing tshuab
| Fais fab mov | 110 ~ 240V 50/60Hz |
| Tus nqi zog | 5400W |
| Auto qib | solder, desolder, khaws thiab hloov, thiab lwm yam. |
| Optical CCD | tsis siv neeg nrog lub chip feeder |
| Khiav tswj | PLC (Mitsubishi) |
| nti sib nrug | 0.15 hli |
| Touchscreen | nkhaus tshwm, lub sij hawm thiab qhov kub thiab txias |
| PCBA loj muaj | 22 * 22 ~ 400 * 420mm |
| chip loj | 1 * 1 ~ 80 * 80mm |
| Qhov hnyav | ib 74kg |
4. Cov ntsiab lus ntawm BGA rework reballing tshuab
1. Sab saum toj kub-cua thiab lub tshuab nqus tsev nqus tau teeb tsa ua ke, uas yooj yim khaws cov nti / cov khoom siv rauua ke.

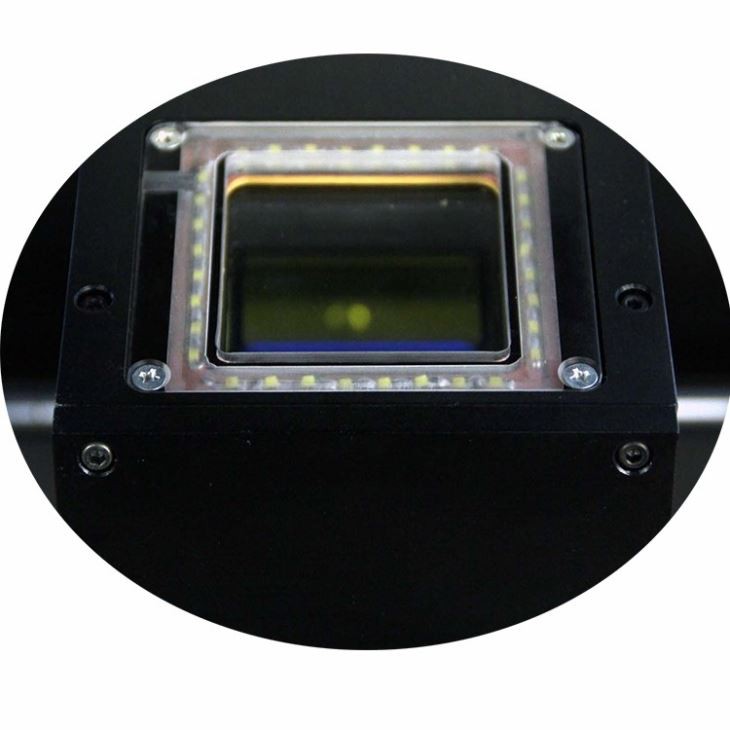

2. Optical CCD nrog lub zeem muag sib cais rau cov dots ntawm lub nti vs motherboard duab ntawm lub vijtsam saib.
3. Lub vijtsam zaub rau lub nti (BGA, IC, POP thiab SMT, thiab lwm yam) vs nws cov motherboard sib phim cov dots dlhosua ntej soldering.
4. 3 cua sov zones, saum huab cua kub, qis cua kub thiab IR preheating zones, uas yuav siv tau rau me me rau iPhone motherboard, kuj, mus txog rau lub computer ann TV mainboards, thiab lwm yam.
5. IR preheating cheeb tsam them los ntawm steel-mesh, uas ua rau cov cua sov cov ntsiab lus sib npaug thiab nyab xeeb.
6. Kev sib txuas ua haujlwm rau lub sijhawm thiab qhov kub thiab txias, qhov kub thiab txias tuaj yeem khaws cia ntau li 50, 000 pawg.
5. Vim li cas thiaj xaiv Peb Tsis Siv Neeg SMD SMT LED BGA Workstation?
6. Daim ntawv pov thawj ntawm BGA rework system computer kho tshuab
UL, E-MARK, CCC, FCC, CE ROHS daim ntawv pov thawj. Lub caij no, txhawm rau txhim kho thiab ua kom zoo dua qub, Dinghua tau dhau ISO, GMP, FCCA, C-TPAT ntawm qhov chaw soj ntsuam daim ntawv pov thawj.
7. Ntim & Kev xa khoom ntawm Tsis Siv Neeg BGA rework reballing tshuab
8. Kev xa khoom rau BGA rework chaw nres tsheb
DHL, TNT, FEDEX, SF, Kev thauj mus los hauv hiav txwv thiab lwm cov kab tshwj xeeb, thiab lwm yam .. Yog tias koj xav tau lwm lub sijhawm shipping, thov qhia rau peb.
Peb yuav txhawb koj.
9. Cov nqe lus them nqi
Hloov chaw hauv txhab nyiaj, Western Union, Credit Card.
Thov qhia rau peb yog tias koj xav tau lwm yam kev txhawb nqa.
10. Kev qhia ua haujlwm rau BGA rework chaw nres tsheb DH-A2
11. Cov kev paub zoo rau BGA kho tshuab.
Kev kho qhov muag kho qhov muag - prism imaging thiab LED teeb pom kev zoo tau txais los ntawm cov khoom siv kho qhov muag los kho lub teeb pom kev lag luam kom cov duab ntawm cov nti me me tso tawm rau ntawm cov zaub kom ua tiav kho qhov muag thiab kho. Txhawm rau tham txog kev kho qhov muag tsis pom kev yog ua kom BGA nrog cov kab PCB thiab taw tes los ntawm qhov muag liab qab kom ua tiav kev kho kom haum.
Cov cuab yeej ua haujlwm ntse rau kev pom kev sib dhos, vuam, thiab kev tshem tawm ntawm BGA cov ntsiab lus sib txawv tuaj yeem txhim kho cov khoom tsim kho ntawm tus nqi kho thiab txo tus nqi zoo heev.
Tam sim no, muaj peb hom cua sov hauv kev kho qhov system: nce cua kub + down infrared, nce thiab nqis infrared thiab nce thiab nqis cua kub. Tam sim no, tsis muaj qhov xaus kawg hais txog txoj kev twg yog qhov zoo tshaj plaws. Qee lub hauv paus ntsiab lus ntawm cov cua kub sab saud yog cov kiv cua, qee qhov yog cov twj tso cua, thiab tom kawg yog qhov zoo dua. Tam sim no, cov cua sov infrared feem ntau yog nyob deb-infrared, vim tias qhov ntev ntawm qhov deb-infrared yoj yog qhov pom tsis pom, tsis hnov tsw rau xim, yeej ib txwm nqus thiab refractive index ntawm cov khoom sib txawv, yog li nws yog qhov zoo dua li infrared cua sov. Ib hom Nyob rau hauv cov cua kub reflow soldering, hauv qab ntawm PCB yuav tsum tau rhuab. Lub hom phiaj ntawm qhov cua sov no yog kom tsis txhob muaj kev sib tsoo thiab deformation tshwm sim los ntawm ib sab cua sov ntawm PCB thiab kom luv lub sij hawm melting ntawm solder paste. Cov cua kub hauv qab no yog qhov tseem ceeb tshwj xeeb rau BGA rework ntawm daim hlau loj. Ib hom Muaj peb hom cua sov hauv qab ntawm BGA kho cov cuab yeej: ib qho yog cua kub cua sov, lwm yam yog cua sov infrared, thiab qhov thib peb yog cua kub + infrared cua sov. Qhov zoo ntawm cov cua kub cua sov yog txawm tias cua sov, uas yog pom zoo rau cov txheej txheem kho dav dav. Qhov tsis zoo ntawm cov cua sov infrared yog cov cua sov tsis sib xws ntawm PCB. Tam sim no, cua kub + infrared yog
dav siv nyob rau hauv Suav teb.
Kev tswj cov cuab yeej, kho tus nqi qis, yooj yim rau hlawv BGA nti, tshwj xeeb tshaj yog tsis muaj hlau lead BGA. Piv nrog rau qee lub rooj kho siab kawg, muaj PLC tswj thiab tag nrho lub computer tswj.
Xaiv cov cua kub zoo rov qab nozzle. Cov cua kub rov qab nozzle belongs rau cov cua kub tsis sib cuag. Thaum lub sij hawm cua sov, lub solder ntawm txhua qhov sib koom ua ke ntawm BGA yog melted tib lub sij hawm los ntawm high-temperature airflow. Nws tuaj yeem ua kom qhov kub thiab txias ib puag ncig hauv tag nrho cov txheej txheem reflux thiab tiv thaiv cov khoom siv uas nyob ib sab los ntawm kev puas tsuaj los ntawm cov cua kub convective. Kev vam meej nyob ntawm qhov sib xws ntawm kev faib hluav taws xob ntawm lub pob thiab PCB ncoo, tsis muaj tshuab lossis txav cov khoom hauv qhov rov qab. Ib yam ntawm cov cua kub tsis kam ntawm cov khoom siv semiconductor feem ntau hauv BGA kho txheej txheem yog 240. C ~ 600. C. Rau BGA kho qhov system, kev tswj cov cua kub kub thiab qhov sib xws yog qhov tseem ceeb heev. Nyob rau hauv cov ntaub ntawv kho, lub tshav kub hloov pauv muaj xws li tshuab tawm cov cua kub los ntawm lub nozzle, uas muaj tib yam zoo li lub caij. Lub airflow yog dynamic, nrog rau laminar nyhuv, siab thiab qis-siab cheeb tsam thiab ncig ceev. Thaum cov teebmeem ntawm lub cev no ua ke nrog kev nqus cua sov thiab kev faib tawm, nws yog qhov tseeb tias kev tsim cov cua kub nozzles rau cov cua sov hauv cheeb tsam, nrog rau kev kho BGA kom raug, yog ib txoj haujlwm nyuaj. Txhua qhov kev hloov pauv siab lossis qhov teeb meem ntawm cov cua compressed los yog lub twj tso kua mis xav tau los ntawm cov cua kub yuav ua rau txo qis kev ua haujlwm ntawm lub tshuab.
Lub sij hawm siv tau: DH-A2 ua los ntawm Shenzhen Dinghua Technology Development CO, Ltd. Qhov loj hauv qab ntawm cov qauv siv hluav taws xob txais cov cua sov infrared, uas yog tsim los ntawm 6 pawg ntawm infrared cua sov kav; lub hauv qab me me txais infrared cua sov cua; sab sauv txais cov cua kub cua sov, uas yog tsim los ntawm ib pawg ntawm cov cua sov hlau winding thiab high-pressure gas yeeb nkab. Lub kaw lus tswj tau txais PLC hom, uas tuaj yeem khaws 200 qhov kub thiab txias.
BGA Rework System Kho Tshuab Kho Tshuab Zoo:
Nws siv peb lub cev hluav taws xob ywj pheej rau cua sov, ob qho tib si tuaj yeem ua kom sov hauv ntu; ib qho yog qhov ntsuas kub tsis tu ncua, tab sis nws tuaj yeem tua tsib lub cev cua sov ntawm qhov xav tau kom txo tau lub zog noj
Nws txais yuav qhov kev kho qhov muag kho qhov muag, uas tuaj yeem ua tiav cov haujlwm sib dhos yooj yim dua thiab sai
PCB kev txhawb nqa ncej txais daim ntawv ntawm qhov chaw, uas tuaj yeem ua tiav PCB kho kom yooj yim dua thiab sai, tshwj xeeb tshaj yog rau cov phaj tshwj xeeb.
vim tias nws yog rhuab los ntawm peb lub cev cua sov, qhov kub thiab txias nce txoj kab nqes sai dua, uas tuaj yeem ua tau raws li cov txheej txheem tsis muaj txhuas;
qhov kub siab txais sab nraud cua siab vim hais tias cov huab cua siab qhov chaw yog ruaj khov heev, muaj ib tug system ntawm cua siab dispersion, yog li ntawd lub sab sauv kub yog heev uniform;
Nrog rau qhov kov screen interface, qhov kub thiab txias nkhaus tuaj yeem hloov kho txhua lub sijhawm, ua haujlwm yooj yim dua;
