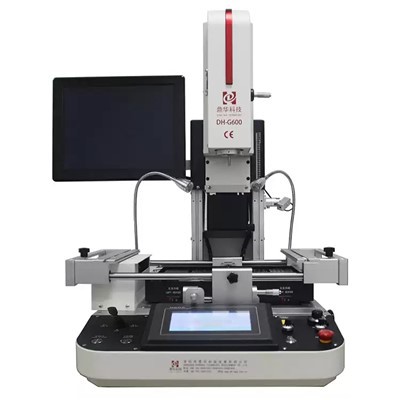

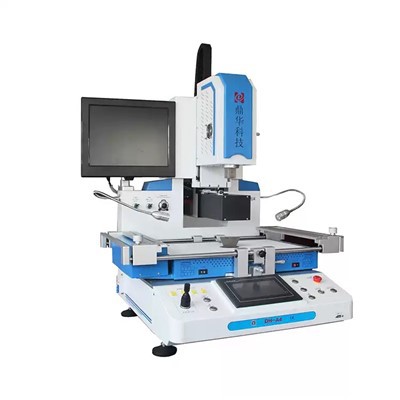

BGA Rework Chaw nres tsheb

Kev Tswj Kub ntawm BGA Rework Chaw Nres Tsheb yog qhov tseem ceeb heev

Cov chaw ua haujlwm rov ua haujlwm nrog cov qauv siv zoo tshaj plaws yog cov uas tuaj nruab nrog cov cua sov siab rau saum thiab hauv qab. Nrog rau qhov tsim no, koj tuaj yeem ua kom qhov kub thiab txias zoo ib yam ntawm ob qho kawg ntawm PCB. Cov cua kub rework chaw nres tsheb feem ntau yuav ntiav cov cua kub cua sov rau saum toj thiab lub tshuab cua sov uas tsis muaj kev cuam tshuam rau qhov qis ntawm qhov cua sov. Cov cua ntws yuav ua kom sov tshaj BGA thiab hauv qab lub rooj tsavxwm thiab. Hauv qab ntawm qhov cua sov compartment yuav muaj xws li ib lub phaj rhaub los yog ib lub teeb infrared. Ntawm qee cov qauv, lub phaj yuav nruab nrog qhov uas tso cai rau kev nkag mus ntawm cua sov. Yog tias thaj chaw uas koj xav kom sov yog me me, koj yuav tsum tau tso qhov chaw ncaj qha saum ib qho ntawm lub qhov hauv lub phaj los ntawm cov cua sov tawm. Tej zaum nws tseem yuav tsim nyog los khij qhov chaw uas PCB tau muab tso rau. Yog hais tias lub qhov thiab qhov chaw tsis zoo sib xws, lub solder yuav sov so rau qhov kub tsis zoo. Tsis tas li ntawd, cov chaw ua haujlwm rov ua haujlwm yuav tsum tau nruab nrog software program rau qhov ntsuas kub thiab kho qhov kub thiab txias rau txhua lub tshuab cua sov kom haum rau qhov tsim nyog rau qhov project ntawm tes. Yog tias tsim tau zoo, qhov chaw ua haujlwm rov ua haujlwm yuav ntsuas qhov ntsuas kub ntawm software thiab qhov kub ntawm cov cua sov uas tawm los ntawm lub nozzle. Qhov teeb meem tseem ceeb yog tias cov huab cua hauv qab tsis pom, uas ua rau nws nyuaj los lav qhov sib kis ntawm cov cua sov ntawm sab saum toj thiab hauv qab ntawm lub rooj tsavxwm. Yog tias tsis muaj qhov tshwj xeeb uas yuav tsom rau huab cua nyob hauv qab ntawm PCB, koj yuav tsum tau kho qhov kub thiab txias nyob rau hauv qab ntawm qhov cua sov. Cov cua sov hauv qab ntawm IR rework chaw nres tsheb qauv yog tsim los nrog tsis muaj kev tsom xam hauv qab rau cov cua kub. Qee qhov IR rework chaw nres tsheb siv lub teeb hluav taws xob uas muaj lub ntsej muag dub uas ua rau nws yooj yim dua kom sov lub rooj tsav xwm hauv Circuit Court sib npaug ntawm ib kawg mus rau lwm qhov. Vim qhov tsis muaj peev xwm rau software los ntsuas cov cua sov ntawm lub tshuab hluav taws xob infrared, tuaj yeem muaj qhov sib txawv ntawm qhov kub txog li 100 ° C hauv qee chav. Ntawm qee cov qauv, lub software yuav tsis txawm tso cai rau koj los teeb qhov kub hauv degrees. Hloov chaw, koj tsuas yog tso cai rau teeb tsa cua sov hauv feem pua, uas tuaj yeem ua rau qhov teeb meem nyuaj dua los teeb kom raug. Tej zaum koj yuav tau muab cov thermocouples tso rau ntawm lub rooj tsavxwm luam tawm thiab xyuas qhov kub thiab txias ntau zaus. Raws li koj thawj zaug tau txais cov txheej txheem qis, qee qhov ntawm cov chips yog lub luag haujlwm rau cua tshuab kib.

Cov yam ntxwv tseem ceeb los xav txog thaum Yuav BGA Rework Chaw Nres Tsheb

Cov cua kub BGAs siv cua nrog lub twj tso kua mis. Yog li ntawd, cov cua kub rework chaw nres tsheb feem ntau tsim ib co suab nrov. Cov qauv tshiab feem ntau yog nruab nrog cov twj tso suab ntsiag to, txawm hais tias qhov teeb meem suab tseem yog qhov tseem ceeb uas koj yuav tsum lees txais yog tias koj siv hom rework chaw nres tsheb. IR chaw nres tsheb feem ntau tsis muaj suab nrov. Yog tias koj xav tau txwv cov suab nrov uas los ntawm koj lub tshuab rework, IR chaw nres tsheb yuav yog qhov kev xaiv zoo dua. Lub suab nrov tuaj yeem yog qhov teeb meem hauv qee qhov chaw, tshwj xeeb tshaj yog tias twb muaj ob peb lub tshuab nrov nrov mus ib zaug. Cov cua kub rework chaw nres tsheb tau nruab nrog cov nozzles uas ua rau nws yooj yim dua rau cov neeg siv los tsom qhov ntws ntawm huab cua ntawm ntau qhov chaw ntawm lub rooj tsav xwm luam tawm. Thaum cov txheej txheem tau ua los ntawm cov txheej txheem kev txawj ntse, txoj haujlwm feem ntau tuaj yeem ua tiav sai dua nrog cov cua kub BGA vim tias cov chav no ua rau nws yooj yim rau kev cais cov ntsiab lus me me uas tuaj yeem ua rau cua sov. Nrog lub teeb pom kev zoo IR, koj tsis tas yuav yuav cov cua sov nozzles ntawm ntau qhov sib txawv, vim tias txhua kab teeb tuaj yeem rov ua dua ntawm koj cov lus txib. Txawm li cas los xij, nws yuav siv sij hawm ntev dua los nqa cov ntsiab lus me me rau qhov xav tau kub. Qee lub sij hawm IR beam tsis tuaj yeem ua kom sov cov ntsiab lus sib dua ntawm lub pob kab sib chaws. Ib qho teeb meem tshwj xeeb nrog IR kab teeb yog cov pob nyiaj ntawm BGA, uas feem ntau xav tau daim kab xev dub coj lawv mus rau qhov tsim nyog. Tsis tas li ntawd, koj qhov kev ua tiav nrog lub tshuab rework yuav tag nrho nyob ntawm seb lub tsev puas txaus rau qhov ntim ntawm reworks koj vam tias yuav ua tiav hauv ib hnub. Qhov zoo tshaj plaws BGA rework chaw nres tsheb rau siab ntim ua hauj lwm feem ntau yog cov cua kub ntau yam. Lub chaw nres tsheb cua kub ua rau nws yooj yim dua kom sov lub solder thiab ua tiav txoj haujlwm sai dua. Cov tshuab cua kub muaj ntau qhov chaw thiab cov khoom siv ntxiv vim koj xav tau cov nozzles sib txawv. Qhov no tuaj yeem ua rau lawv nyuaj rau kev kho thiab tswj. IR BGAs muaj tsawg dua qhov nyuaj, uas tso cai rau kev saib xyuas thiab kho dua tshiab. Ntawm qhov downside, cov chav no khiav lub gamut nyob rau hauv cov nqe lus ntawm kev ua tau zoo, raws li ib co ntawm cov uas tsis muaj nqi qauv yog feem ntau nruab nrog qis-qib qhov chaw uas muaj subpar kev ua tau zoo. Thaum nws los txog rau lub sijhawm los ua cov haujlwm nyuaj dua nrog qib qis IR rework chaw nres tsheb, feem ntau yuav tsum muaj cov cuab yeej ntxiv. Koj yuav tsum xav txog qhov zaus ntawm qhov kev saib xyuas yuav tsum tau ua kom tsim nyog rau chav tsev. Yog tias qhov chaw ua haujlwm rov ua haujlwm muaj ntau qhov nyuaj, qhov tshwm sim ntawm kev tawg tuaj yeem yog qhov kev hem thawj tiag tiag thiab kim heev. Yog hais tias lub tshuab rework muaj qhov tsawg kawg nkaus ntawm cov khoom tseem muaj cov txiaj ntsig zoo, koj tau pom qhov chaw ua haujlwm zoo tshaj plaws. Lwm qhov tseem ceeb ntawm qhov chaw nres tsheb rov ua haujlwm yog lub tshuab cua txias tsis siv neeg. Nrog rau qhov tshwj xeeb no, lub rooj tsav xwm luam tawm thiab txhua lub tshuab cua sov hauv lub tshuab yuav tsum txias thaum tsim nyog. Thaum koj ua haujlwm ntawm ib lub PCB tom qab lwm qhov, chav tsev yuav cia li txias raws li xav tau ntawm txhua lub rooj tsavxwm. Lub kiv cua txias yog qhov tseem ceeb rau qhov kev ua tau zoo ntawm feem ntau cov chaw ua haujlwm rov ua haujlwm, uas zoo li txias qeeb ntawm kev siv. BGA cov cav tov uas siv drilled hlau phaj tuaj yeem siv sijhawm ntev tshwj xeeb kom txias. Qhov loj thiab rhiab heev ntawm koj cov laug cam kuj tuaj yeem cuam tshuam qhov chaw nres tsheb ua haujlwm zoo tshaj plaws rau koj cov haujlwm. Qee lub tshuab tuaj yeem tuav cov laug cam txog 36 ntiv tes. Qhov chaw nyob rau hauv lub rhaub yuav tsum haum rau lub rooj tsavxwm Circuit Court kom zoo txaus coj tag nrho PCB mus txog 150 degree C. Lub hnub nyoog ntawm koj cov laug cam kuj tseem cuam tshuam rau lub tshuab twg zoo tshaj. Ob xyoo dhau los, cov hlau lead-dawb soldering tau dhau los ua tus qauv tshiab hauv kev tsim khoom. Yog li ntawd, kev rov ua haujlwm dua yuav tsum muaj qhov kub siab dua ntawm cov ntawv luam tawm tshiab. Nyob rau hauv cov laus PCBs, yuav tsum tau muaj cua sov tsawg dua rau reworking vim tin-lead solder melts ntawm qis kub. Yog tias koj ua haujlwm feem ntau nrog PCBs tshiab, koj yuav xav tau lub chaw nres tsheb muaj zog dua uas tuaj yeem ua tiav qhov kub siab dua.

Txoj Haujlwm Kev Ua Haujlwm ntawm BGA Rework Chaw Nres Tsheb

Cov kws tshaj lij uas tau ua haujlwm BGA rework chaw nres tsheb paub tias "ua kom sov" yog qhov yuav tsum tau ua ua ntej rau kev ua haujlwm tiav. Kev ua PCB ntawm qhov kub thiab txias (315-426 degree) rau lub sijhawm ntev yuav ua rau muaj ntau yam teeb meem. Kev puas tsuaj cua sov, xws li cov ntaub qhwv thiab cov hlau lead warping, substrate delamination, dawb me ntsis los yog blistering, thiab discoloration. Qhov "tsis pom" kev puas tsuaj rau PCB los ntawm qhov kub thiab txias yog qhov hnyav dua li cov teeb meem tau teev tseg saum toj no. Yog vim li cas rau qhov kev ntxhov siab loj heev yog tias thaum PCB Cheebtsam ntawm chav tsev kub dheev hu rau cov hlau nplaum uas muaj cua sov li ntawm 370 degree, lub cuab yeej desoldering lossis lub taub hau cua kub kom tsis txhob muaj cua sov hauv zos, yuav muaj qhov sib txawv ntawm qhov kub thiab txias. 349 degree ntawm lub rooj tsav xwm Circuit Court thiab nws cov khoom, ua rau "Popcorn" tshwm sim. Yog li ntawd, txawm hais tias PCB los ua ke cog siv yoj soldering, infrared vapor theem los yog convection reflow soldering, txhua txoj kev feem ntau yuav tsum tau preheating los yog kub preservation kev kho mob, thiab qhov kub yog feem ntau yog 140-160 degree. Ua ntej qhov kev siv ntawm reflow soldering, qhov yooj yim lub sij hawm luv luv preheating ntawm PCB tuaj yeem cuam tshuam nrog ntau yam teeb meem thaum rov ua haujlwm. Qhov no tau ua tiav rau ntau xyoo hauv cov txheej txheem reflow soldering. Yog li, cov txiaj ntsig ntawm kev tso tseg preheating nyob rau hauv cov khoom ntawm PCB feem ntau yog manifold.
