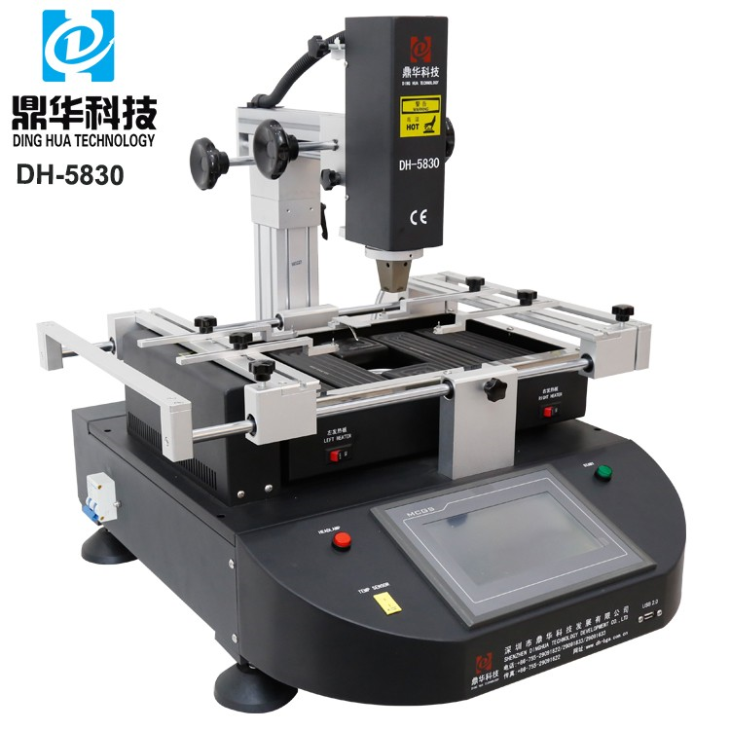

SMT BGA Reballing Kho System
Tus qauv tsim nyog thiab pheej yig DH-5830, uas yog siv rau hauv VHF / UHF cov khoom siv sib txuas lus, PC motherboards, xov tooj ntawm tes, thiab lwm yam.a tig lub taub hau dawb thiab nws qhov siab hloov tshuab, muab cov nozzles sib txawv rau cov khoom ntawm lub motherboard.
Hauj lwm lawm
SMT BGA reballing kho qhov system
Cov qauv tsim nyog thiab pheej yig DH-5830, siv hauv VHF / UHF cov khoom siv sib txuas lus, cov niam ntawv rau cov khoos phis tawj ntawm tus kheej, xov tooj ntawm tes, thiab lwm yam.
Ib qho kawg ntawm tus ncej dawb thiab lub tshuab kho qhov siab, muab cov nozzles sib txawv rau cov khoom siv hauv motherboard
Lub taub hau sab saum toj ywj pheej yog yooj yim heev rau lub nti ntawm ib qho chaw sib txawv ntawm lub motherboard kom tshem tawm lossis hloov.
Workbench nrog qhov loj txog 400 * 420mm ua tau raws li feem ntau ntawm PCB hauv ntiaj teb niaj hnub no, xws li TV, khoos phis tawj thiab lwm yam khoom siv.
Touchscreen nrog 7 nti, MCGS hom, HD thiab rhiab, kub thiab sijhawm teem rau nws, qhov ntsuas kub ntawm lub sijhawm tuaj yeem kuaj xyuas los ntawm nias lub vijtsam kov.
Parameter ntawm BGA rework chaw nres tsheb system
| Fais fab mov | 110-250V 50/60Hz |
| Hwj chim | 4800W |
|
Lub hwj chim ntsaws |
Tebchaws USA, EU lossis CN, kev xaiv thiab kho |
| 2 cua kub cua sov |
Rau soldering thiab desoldering |
| IR preheating cheeb tsam | Rau lub PCB yuav tsum tau preheated ua ntej soldering |
| PCB loj muaj | Loj: 400 * 390mm |
| Ib qho loj me | 2 * 2 ~ 75 * 75mm |
| Net nyhav | 35kg ua |

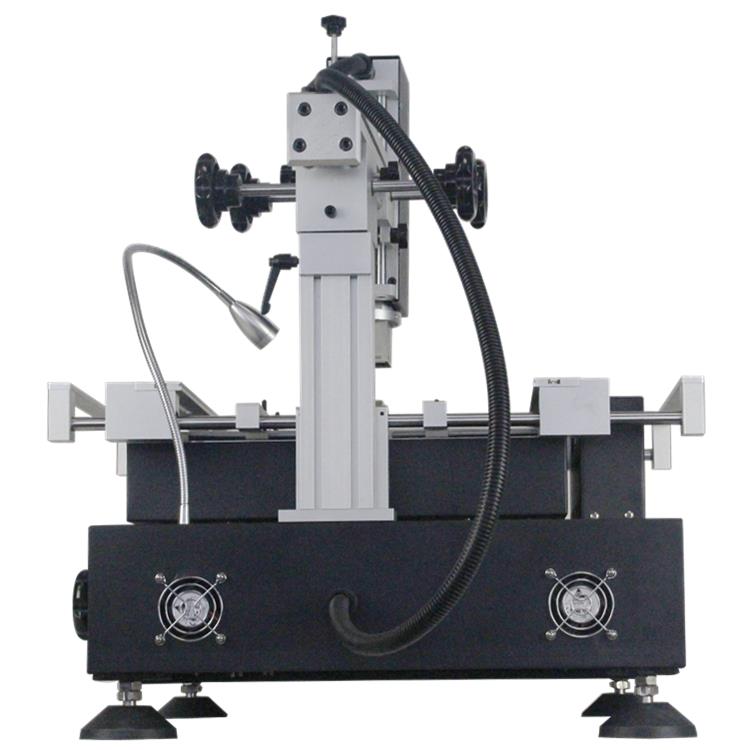

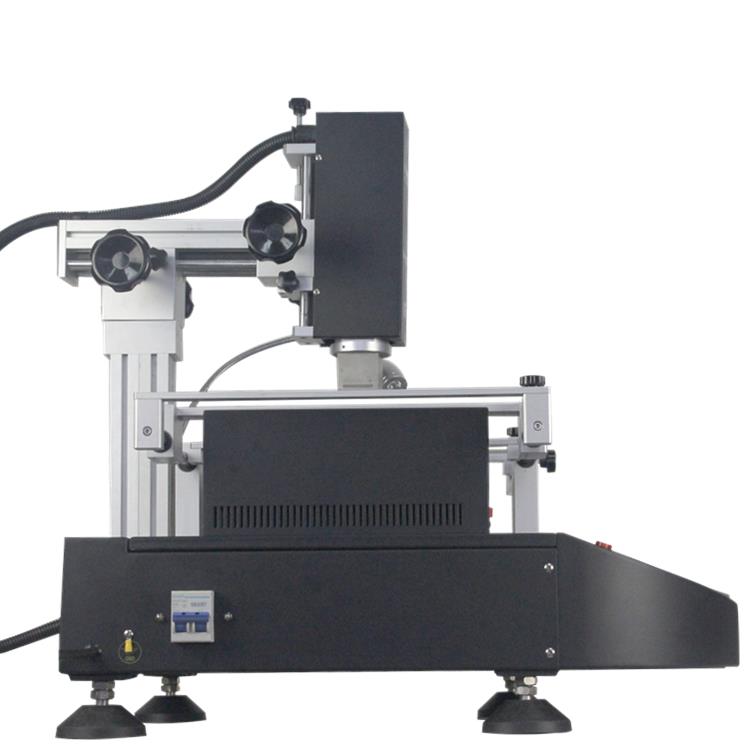

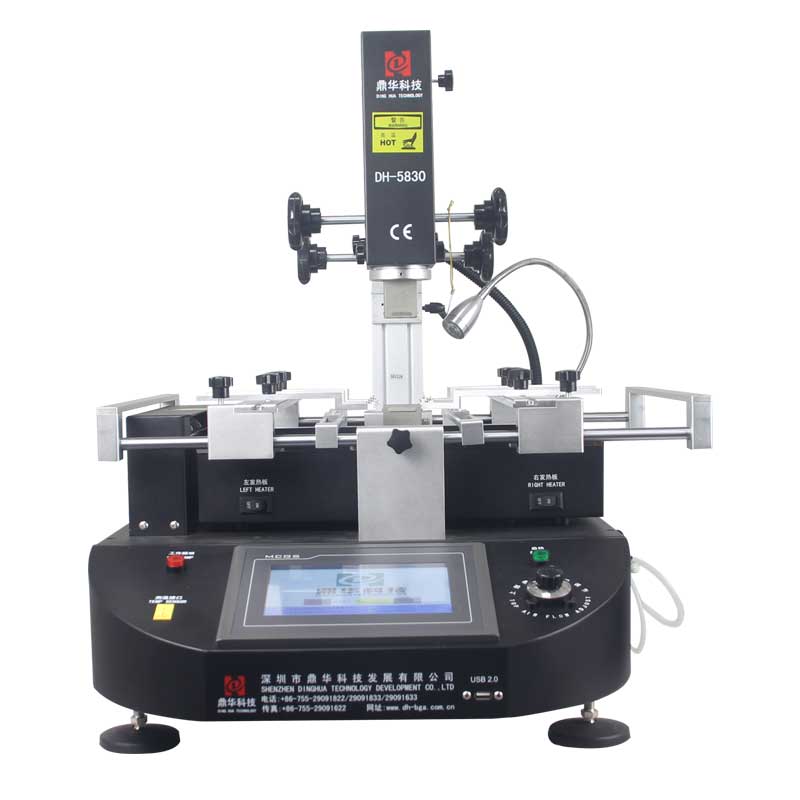

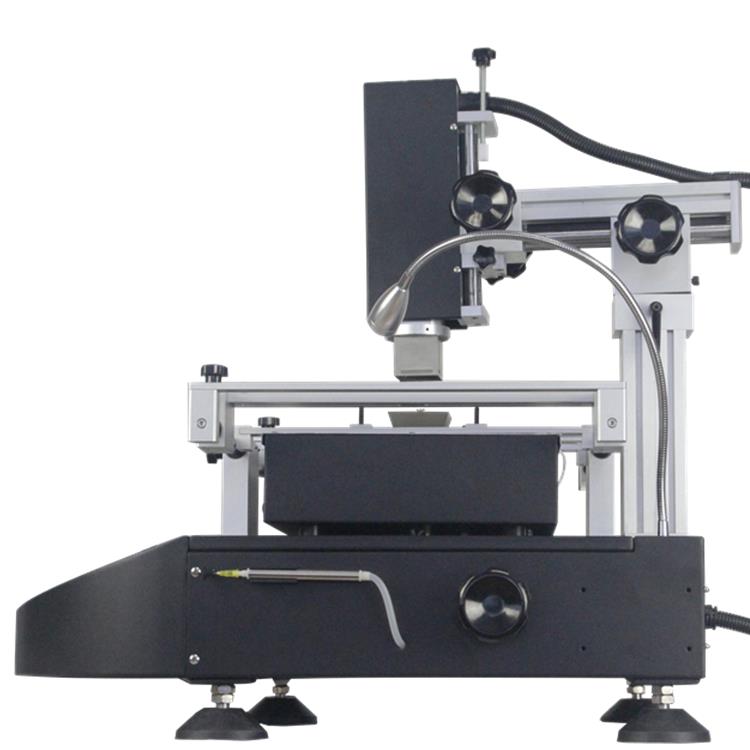

Lub tshuab nrog 4 sab kom pom raws li hauv qab no
Nqus cwj mem, built-in, 1m ntev, 3 lub tshuab nqus tsev vacuum caps, uas yog siv rau cov khoom khaws los yog hloov rov qab
los ntawm / ntawm lub motherboard.
Cua hloov (rau lub hwj chim qhib / tawm), nyob rau hauv cov ntaub ntawv ntawm luv luv los yog to, nws yuav tsis siv neeg txiav tawm, uas ua rau ib tug kws kho mob tiv thaiv.
Lub ntiaj teb hlau txuas muaj, peb xav kom cov neeg siv txuas nws zoo dua ua ntej siv nws.
Ob lub kiv cua txias rau tag nrho lub tshuab txias, uas tau los ntawm Delta hauv Taiwan, muaj zog
cua thiab ntsiag to khiav.
Ib tug hlau nyob rau hauv cov dub thiab cov khoom spool uas muab lub zog rau cov cua kub cua sov ntawm lub taub hau saum toj kawg nkaus ua rau lub taub hau sab saum toj tuaj yeem tig rau ib feem ntawm ib qho chaw sib txawv ntawm PCB.
FAQ ntawm BGA Rework System
Q: Yuav siv cov khoom siv BGA reballing li cas?
A:Thaum koj tau txais cov khoom siv, nws tuaj nrog CD uas muab cov lus qhia. Tsis tas li ntawd, peb tuaj yeem qhia koj hauv online.
Q: Cov khoom siv reballing yog dab tsi?
A:Cov khoom siv reballing suav nrog cov khoom xws li cov wick, Kapton daim kab xev, cov khoom siv, BGA flux, thiab stencils, thiab lwm yam.
Qee qhov Kev Txawj Ntse Txog Kev Siv BGA Rework Station System
Txoj kev loj hlob ntawm cov khoom siv hluav taws xob tau dhau los ua qhov tseem ceeb vim lawv ua me thiab ntau txoj hauv kev, nrog ntau tus pins (sab ceg). Cov qauv no tau ua rau kev txhim kho ntawm cov txheej txheem nyuaj thiab kim dua, xws li BGA (Ball Grid Array) thiab CSP (Chip-on-Board) versions, ua rau nws nyuaj rau kev txheeb xyuas qhov kev ntseeg tau ntawm cov welds uas yuav raug cuam tshuam los ntawm teeb meem teeb meem hauv kab noj hniav. Qhov zoo ntawm phau ntawv soldering nyob ntawm ntau yam, nrog rau tus neeg teb xov tooj kev txawj, qhov zoo ntawm cov ntaub ntawv siv, thiab qhov ua tau zoo ntawm qhov chaw nres tsheb rework.
Los ntawm txhais tes soldering tseem cuam tshuam los ntawm kev hloov kho thev naus laus zis toj roob hauv pes, uas tas li xav tau cov kev daws teeb meem tshiab. Nyob rau hauv phau ntawv soldering, qhov kev ua tau zoo ntawm vuam los yog rework chaw nres tsheb yog ze ze rau tus neeg teb xov tooj cov txuj ci. Ib qhov chaw ua haujlwm tsim kho tau zoo tuaj yeem ua tiav cov txiaj ntsig tau zoo txawm tias muaj tus neeg ua haujlwm tsawg dua. Hloov pauv, txawm tias tus neeg ua haujlwm txawj ntse tshaj plaws tsis tuaj yeem kov yeej cov kev txwv ntawm kev siv vuam tsis zoo.
Cov txheej txheem no tau tsim los txhim kho kev ua haujlwm rov ua haujlwm dua, vim tias kev rov ua haujlwm dua thaum rov ua haujlwm feem ntau siv nyiaj ntau dua li kev hloov pauv. Cov cuab yeej siv thev naus laus zis siv hauv cov chaw ua haujlwm rov ua haujlwm muab kev tswj hwm zoo tshaj qhov hloov pauv tseem ceeb, ua kom cov txiaj ntsig zoo ib yam. Cov cuab yeej no tso cai rau kev hloov pauv cov cua sov kom zoo, uas ua rau rov ua kom rov zoo dua ntawm qhov kub thiab txias, txo qis kev vibration los ntawm kev ua kom sov qeeb.
Cov txheej txheem rework tuaj yeem raug faib ua plaub theem tseem ceeb:
- Kev tshem tawm cov khoom siv
- Ntxuav cov ntaub qhwv
- Qhov chaw ntawm cov khoom siv tshiab
- Soldering
Ib qho ntawm cov teeb meem tseem ceeb ntawm qib ntau lawm yog siv cov tshuaj txhuam hniav rau cov ntaub qhwv thaum hloov cov khoom siv. Yog tias cov kauj ruam no tsis ua kom raug, nws tuaj yeem cuam tshuam tsis zoo rau cov txheej txheem kev koom ua ke hauv cov theem tom ntej. Yog tias koj cov peev nyiaj tso cai, lub zeem muag pom zoo tau pom zoo los txhim kho qhov tseeb.
Cov teeb meem siv tswv yim ntxiv tshwm sim thaum lub sij hawm rov ua hauj lwm, tshwj xeeb tshaj yog vim muaj pes tsawg tus terminals nce thiab lawv lub suab (spacing) txo. Feem ntau, qhov loj ntawm lub rooj tsav xwm hauv Circuit Court kuj shrinks, uas txo qhov chaw muaj thiab ua rau muaj kev cuam tshuam nrog cov khoom nyob ib puag ncig.
