SMT BGA Rework Chaw Nres Tsheb Nrog Kev Tswj Kub

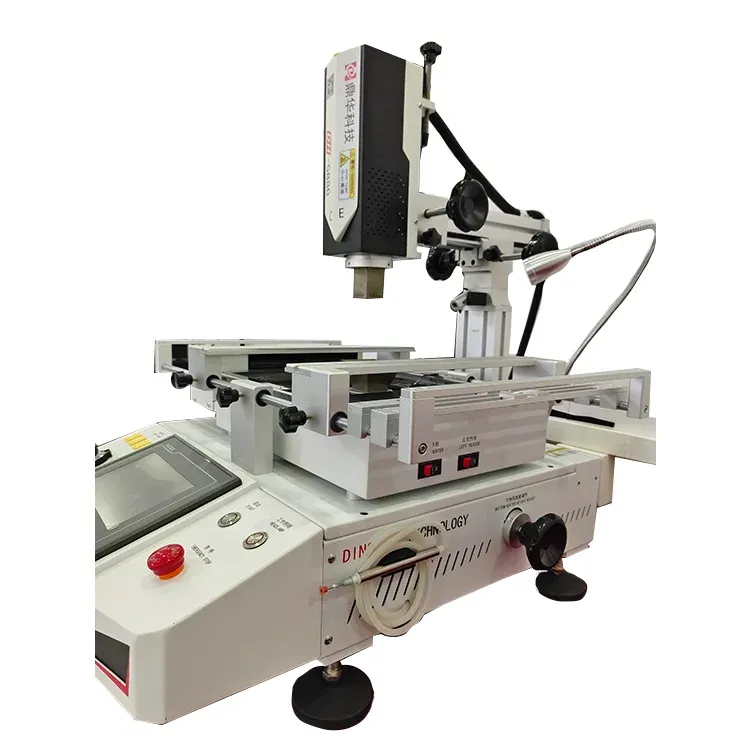

DH-5880 yog qhov ua tau zoo -kev ua tau zoo, tsis yog kho qhov muagphau ntawv BGA rework chaw nres tshebthiab SMT BGA rework chaw nres tsheb nrog kub tswj engineered rau cov kws tshaj lij uas xav tau qhov tseeb, kev ntseeg tau, thiab kev tswj tag nrho ntawm cov txheej txheem soldering. Tsim los tswj txhua yam ntawm cov chips me me mus rau PCBs loj, nws yog qhov zoo tshaj plaws rau kev kho cov khw, R&D labs, thiab me me - cov kab ntau lawm.



Peb -Zone Independent Cua sov

IC rework chaw nres tsheb DH-5880 muaj peb-zones thermal cua sov system uas muab cov cua sov sib xws thiab tiv thaiv warping ntawm PCB.



Sab saum toj rhaub:Cov cua kub cua sov rau cov khoom siv meej-theem reflow.

Hauv qab rhaub:Cov cua kub cua sov kom ntseeg tau tias lub rooj tsavxwm yog cua sov sib npaug los ntawm hauv qab no.

IR Preheating phaj:Ib cheeb tsam loj infrared uas tswj qhov kub ntawm lub rooj tsavxwm, txo qis thermal stress ntawm cov khoom rhiab heev.



Advanced Thermal Monitoring & Control

Precision yog tsis muaj dab tsi tsis muaj ntaub ntawv. IC rework chaw nres tsheb DH-5880 suav nrogplaub qhov ntsuas kub tsis txaus siab, ua rau cov neeg ua haujlwm saib xyuas qhov ntsuas kub tiag tiag ntawm ntau qhov chaw ntawm PCB ib zaug thiab xyuas kom meej tias cov thermal profile sib phim cov kev qhia tshwj xeeb muab los ntawm cov chaw tsim khoom. CovHD Touch Screen Interfacetswj txhua yam ntawm kev ua haujlwm siv qhov yooj yim -rau- siv interface. Lub software muaj ntau lub peev xwm los tswj kev ua haujlwm, suav nrog:

- Khaws thiab xaiv los ntawm ntau qhov ntsuas kub.

- Kev soj ntsuam tiag tiag-lub sijhawm ntsuas kub thiab ntsuas ntsuas ntsuas.

- Hloov chaw ua haujlwm sai sai los ntawm kev ua tam sim ntawd ntawm lub vaj huam sib luag kov.



Technical Excellence rau txhua qhov chaw ua haujlwm

Txawm koj khomotherboards, laptops, los yog industrial tswj boards, phau ntawv BGA rework chaw nres tsheb DH-5880 muab cov thermal stability thiab cov neeg siv-tus phooj ywg interface xav tau kom ua tiav cov txiaj ntsig zoo hauv BGA rework. Nws lub zog tsim thiab siab - txhais tau tias tswj kev sib txawv ntawm kev nkag- cov cuab yeej qib thiab cov tshuab ua haujlwm siab.



Integrated Vacuum Pen

Ib qho tsim ua - hauv cov cuab yeej nqus kom nyab xeeb thiab siv zogkhaws -tauntawm cov khoom kub tom qab -desoldering.











Yam khoom	Parameter
Tag Nrho Lub Zog	5500w
Lub tshuab cua sov sab saum toj	1200w
Hauv qab rhaub	1200w (qhov chaw sov thib ob)
Infared rhaub	3000w (qhov thib peb qhov kub thiab txias)
Hom kev ua haujlwm	Kov npo + phau ntawv qhia
Qhov ntev	L500 * W600 * H700mm
Kub profiles cia	50000 pawg
PCB positioning	V-groove + universal fixture + 5-cov ntsiab lus txhawb nqa + Kho tau hauv X kev taw qhia
BGA positioning	Laser taw tes ntawm nws qhov chaw
Kev tswj qhov kub thiab txias	K-hom Thermocouple + Kaw Loop + Auto them nyiaj
Kub qhov tseeb	± 2 degree
PCB loj	Max 450 * 380mm Min 10 * 10mm
BGA loj	1 * 1-80 * 80mm
BGA nqus hom	Lub tshuab nqus tsev vacuum
Yam tsawg kawg ntawm nti sib nrug	0.1 hli
Sab nraud kub sensor	4, yeem
Tshuab hom	desktop
Net nyhav	48kg ua















1. Dab tsi yog soldering thiab desoldering?



Soldering (Reflow): Qhov no yog txheej txheem ntawm kev txuas BGA nti rau PCB. Vim tias cov kev sib txuas (cov pob solder) nyob hauv qab lub nti, koj tsis tuaj yeem siv tus qauv soldering hlau. Hloov chaw, qhov chaw ua haujlwm rov ua haujlwm siv qhov tseeb "kub profile" uas melts tag nrho cov khoom siv tib lub sijhawm. Raws li lawv yaj, nto nro pab lub nti tus kheej - kho kom haum rau cov ntaub qhwv ntawm lub rooj tsavxwm, tsim kom muaj ib qho hluav taws xob ruaj khov thaum txias.



Desoldering (Kev tshem tawm): Qhov no yog cov txheej txheem ntawm kev tshem tawm cov faulty los yog puas nti. Lub chaw ua haujlwm rework heats lub nti thiab lub rooj tsavxwm kom txog thaum cov pob solder ncav cuag lawv lub xeev cov kua. Thaum molten, lub tshuab nqus tsev nqus cwj mem yog siv los nqa cov nti kom nyab xeeb ntawm lub rooj tsavxwm yam tsis muaj qhov cuam tshuam ntawm cov khoom siv tooj liab los yog ua rau cov khoom nyob sib ze.



2. BGA rework chaw nres tsheb yuav ua li cas?



Ib tug phau ntawv rework chaw nres tsheb zoo li lubDH-5880 Nwsyog ib qho cuab yeej ua haujlwm ntau- tsim los rau tag nrho lub neej ntawm kev kho nti:



Kev tshem tawm cov khoom siv:Muaj kev nyab xeeb desolders CPU, GPU, lossis nco chips los ntawm motherboards (laptops, game consoles, smartphones).

Precision Soldering:Re- txhim kho cov chips tshiab los yog kho dua tshiab siv cov txheej txheem kub hloov kho kom ntseeg tau tias "lub Hoobkas- zoo" daim ntawv cog lus.

Thermal Stress Tiv Thaiv:Siv nws lub hauv qab IR preheater, nws ua kom sov tag nrho lub rooj tsavxwm los tiv thaiv PCB los ntawm kev sib tsoo lossis "popcorning" (kev puas tsuaj rau sab hauv) thaum kho.

Tiag tiag - Sijhawm Saib Xyuas:Nrog plaub qhov ntsuas kub ntsuas, nws taug qab cov cua sov ntawm lub nti thiab lub rooj tsavxwm nto, kom koj tsis txhob overheat.



3. Vim li cas thiaj xaiv DH-5880?



Lub DH-5880 (SMT BGA rework chaw nres tsheb nrog kev tswj qhov kub thiab txias) sib npaug tus nqi- ua haujlwm tau zoo nrog kev tswj hwm qib thermal. Nwstsis yog -optical designmuab cov tactile, ncaj qha ua haujlwm rau cov neeg ua haujlwm paub txog, thaum lub ntsej muag zoo nkauj ua kom koj cov thermal profiles nyob rau hauv kev txwv nruj.
