Kov npo iPhone BGA cov chaw nres tsheb khiav ceev
Kov npo iPhone BGA Repitional Chaw nres tsheb IC / nti (2xhot chaw nres tsheb DH-B2, PC, thiab lwm yam ...
Hauj lwm lawm
1. Cov Khoom Piav Qhia Txog kov Kov iPhone BGA Rewwork Chaw nres tsheb DH-B2
Dinghua DH-B2 Chaw nres tsheb khiav nrawm muaj 3-rhaub (2xhot cua + IR PREATEING), nws yog rau kev kho cov mothereboard ic / nti /
Chipset ntawm lub laptop, txawb, PC, iPhone, Xbox, thiab lwm yam.
Nrog ob chav duab ntxoo tsis muaj teeb liab teeb, soj ntsuam bga melting kom meej thaum cua sov.
2. Cov khoom lag luam tshwj xeeb ntawm DH-B2
| Cov lus qhia | |
| Hwjchim | 4800W |
| Lop Neater | Huab Cua Kub 800W |
| Hauv qab rhaub | Huab Cua Kub 1200W, infrared 2700w |
| Kev pab fais fab | AC220V ± 10% 50 / 60HZ |
| Qho loj dav | L800 * W900 * H750 hli |
| Muab tso rau | V-Groove PB Support, thiab nrog ib tug sab nraud rau ntiaj teb fixture |
| Tswj Qhov Kub | K ntiv taw thermocouple. Kaw Voj tswj, cua sov ywj pheej |
| Raug Kev Ntsuas Kub | ± 2 Qib |
| PCB Loj | Max 450 * 500 hli. Min 20 * 20 hli |
| Workbench nplua-tuning | ± 15mm rau pem hauv ntej / rov qab, ± 15 hli sab xis / sab laug |
| BGA Nti | 80 * 8-1 * 1 hli |
| Yam tsawg kawg nti nti | 0.15 hli |
| Temo Sensor | 4 (Xaiv tau) |
| Net hnyav! | 36kg |
3. Khoom nta
- Kev ua tiav tau zoo rau chip kho.
- Kev cai nozzles tuaj yeem ua rau hauv qhov loj me yog xav tau.
- Nruab nrog lub tshuab nqus tsev kom yooj yim tuaj tos cov BGA nti tom qab tau nqis peev.
- Nrog USB 2.0 interface, nws tuaj yeem txuas rau lub khoos phis tawj lossis nas rau kev siv cov screenshots ntawm qhov ntsuas kub nkhaus lossis cov kab ke hloov tshiab.
- Real-time chaw thiab qhov ntsuas kub tiag tiag tso cai rau kev ntsuas ntsuas ntsuas thiab kho kom zoo.
- Cov yam ntxwv kev nyab xeeb muaj xws li saib xyuas neeg saib xyuas zoo tshaj plaws thiab muaj kev kub ntxhov nres.
4. Cov khoom lag luam rau DH-B1
◆ Cov lus pcb tag nrho tuaj yeem txav sab laug lossis sab xis.
◆ Qhov chaw preheated infrared yog them nrog lub siab-resistant ceramic iav vaj huam sib luag, uas tiv thaiv BGA nti los ntawm kev poob lossis raug hlawv.
Phaj Qhov chaw Preheating siv ib lub phaj taiwan-ua kom muaj cua sov txawm tias tsis muaj kev cuam tshuam los ntawm kev faib khoom kub tsis xwm yeem.
5. Vim li cas xaiv lub kov npo iPhone BGA rework chaw nres tsheb DH-B2
① Ua kom meej Kab Mob Sib Tw - qhov tseem ceeb tshaj plaws hauv kev ua kom muaj txiaj ntsig zoo ntawm BGA kev ua haujlwm tsheb ciav hlau txoj kev nkhaus.
② Yog qhov tseeb ua haujlwm ua haujlwm kom sov tsuas yog qhov chaw tsim nyog. Tej kev kub dhau ntau dhau los tiv thaiv kev puas tsuaj rau ib puag ncig ib cheeb tsam.
③ cua sov tsis cuam tshuam rau PCB cov tsos, txawm tias tom qab ntau yam kev siv.
Nws muaj ntau cov ntawv thov - ib lub tshuab haum rau ntau hom ICS.
⑤ Kev vam meej vam meej rau BGA rework.

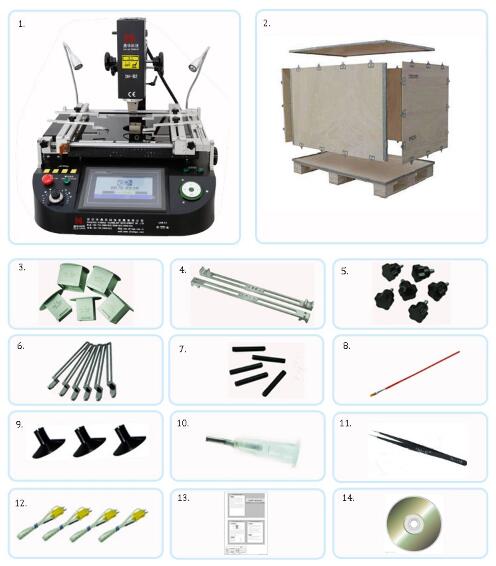

6. Ntim
Cov ntsiab lus ntim: Cov Paus Plywooden Box.
Saj zawg zog cov txheej txheem: TNT, UPS, DHL, EMS, FEDEX, los ntawm hiav txwv, thiab lwm yam.
7. Kev ceev faj kev nyab xeeb rau BGA rework chaw nres tsheb
- Tsis txhob siv kiv cua lossis lwm cov cuab yeej siv kom tawg ncaj qha rau ntawm cov chaw nres tsheb rov ua haujlwm thaum lub sijhawm ua haujlwm, ib yam li qhov no yuav ua rau muaj cua sov sab nraud thiab hlawv cov workpiece.
- Thaum qhov chaw nres tsheb tau qhib, tsis txhob cia txhua yam khoom kom nkag mus rau hauv kev sib chwv ncaj qha nrog qhov kev kub-kub-kub, vim tias qhov no yuav ua rau hluav taws lossis tawg. Tus PCB yuav tsum muab tso rau ntawm cov kev txhawb nqa cov txee.
- Tsis txhob co chaw nres tsheb ua haujlwm; kov nws maj mam.
- Tsis txhob kov cov chaw kub-, vim qhov no tuaj yeem ua rau kub nyhiab.
- Thaum lub chaw nres tsheb nyob ntawm, tsis txhob siv cov tshuaj tsuag nplaim, kua, lossis roj cua ze nws.
- Tsis txhob sim hloov kho lub chaw nres tsheb hauv dej, raws li qhov no tuaj yeem ua rau hluav taws lossis hluav taws xob.
- Lub thawv hluav taws xob muaj qib siab-voltage. Tsis txhob sim dissassemble nws.
- Yog tias cov khoom hlau lossis kua dej poob rau hauv qhov chaw nres tsheb thaum lub sijhawm ua haujlwm, tam sim ntawd disconnect lub zog thiab unplug lub hwj chim qaum. Tos rau lub tshuab kom txias cia kom meej ua ntej tshem tawm cov khib nyiab. Cov av seem yuav ua rau tsw ntxhiab thaum lub tshuab tau rov pib dua.
- Thaum muaj cov cua sov txawv txawv lossis haus luam yeeb, tam sim ntawd disconnect lub zog thiab hu rau kev txhawb nqa kev.Disconnect tej xaim ntawm lub thawv hluav taws xob thiab tshuab qhov chaw los ntawm kev tuav lub ntsaws ncaj qha-tsis ua raws li tej zaum yuav ua rau muaj kev sib tiv tauj lossis ua tsis tau.
- Tsis txhob nias lossis khiav cov khoom siv hluav taws xob, sib xyaws, lossis kev sib txuas lus cable nrog qhov no yuav ua rau tsis ua hauj lwm tsis zoo, hluav taws kub, lossis hluav taws xob.
- Ua ntej siv cov chaw nres tsheb rov ua haujlwm, thov nyeem phau ntawv no kom zoo.
