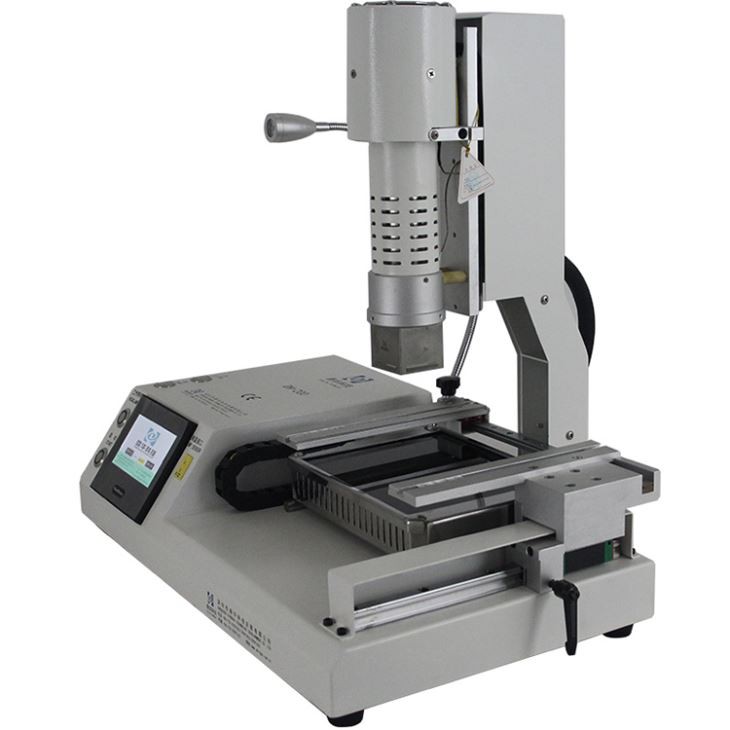

HD Kov Screen Bga Soldering Chaw nres tsheb

HD touchscreen BGA soldering chaw nres tsheb



Lub xov tooj txawb me me rework tshuab, tuaj yeem nce / nqis saum taub hau, thiab tuaj yeem txav mus rau sab laug lossis sab xis ntawm tes,

Tsuas yog lub xov tooj ntawm tes, kuj kho lub vev xaib, Wifi lub thawv thiab qee cov khoom sib txuas lus me me thiab lwm yam.

Cov khoom parameter ntawm HD kov npo BGA soldering chaw nres tsheb

Tag Nrho Lub Zog	2300W
Sab saum toj cua kub cua sov	450W
Hauv qab diode rhaub	1800W
Hwj chim	AC110/220V ± 10% 50/60Hz
Teeb pom kev zoo	Taiwan coj lub teeb ua haujlwm, txhua lub kaum sab xis hloov kho.
Hom kev ua haujlwm	High txhais kov npo, ntse sib tham interface, digital system teeb tsa
Cia	5000 pawg
Sab saum toj cua sov txav	Tsis siv neeg nce / nqis nrog khawm, phau ntawv Txoj cai / sab laug,
Tsawg IR preheating cheeb tsam	Phau ntawv rear / pem hauv ntej txav.
Qhov chaw	Qhov chaw ntse, PCB tuaj yeem hloov kho hauv X, Y kev taw qhia nrog "5 ntsiab lus txhawb nqa" + V-groov PCB bracket + universal fixtures.
Kev tswj qhov kub thiab txias	K sensor, kaw lub voj
Temp raug	± 2 degree
PCB loj	Max 170 × 220 mm Min 22 × 22 mm
BGA chip	2 x 2 mm - 80 x 80 mm
Yam tsawg kawg ntawm nti sib nrug	0.15 hli
Sab nraud temper sensor	1pc ua
Qhov ntev	L540 * W310 * H500mm
Net nyhav	16 KG



Cov khoom lag luam ntawm HD kov npo BGA soldering chaw nres tsheb

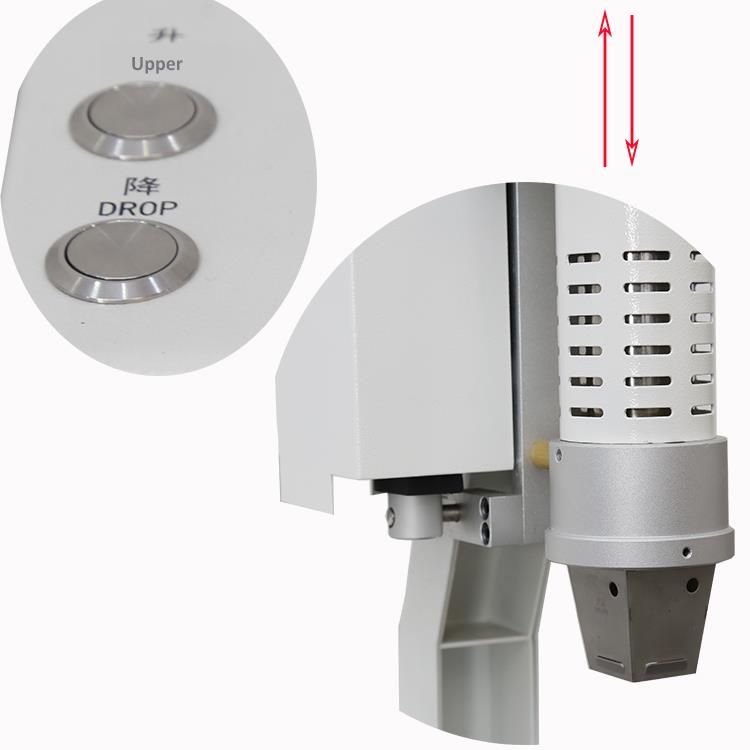

Tsis siv neeg sab saum toj lub taub hau, txav nce lossis nqis los ntawm nias lub pob rau soldering lossis desoldering xov tooj ntawm tes nti, xws li, Iphone,

Samsung thiab Huawei thiab lwm yam.

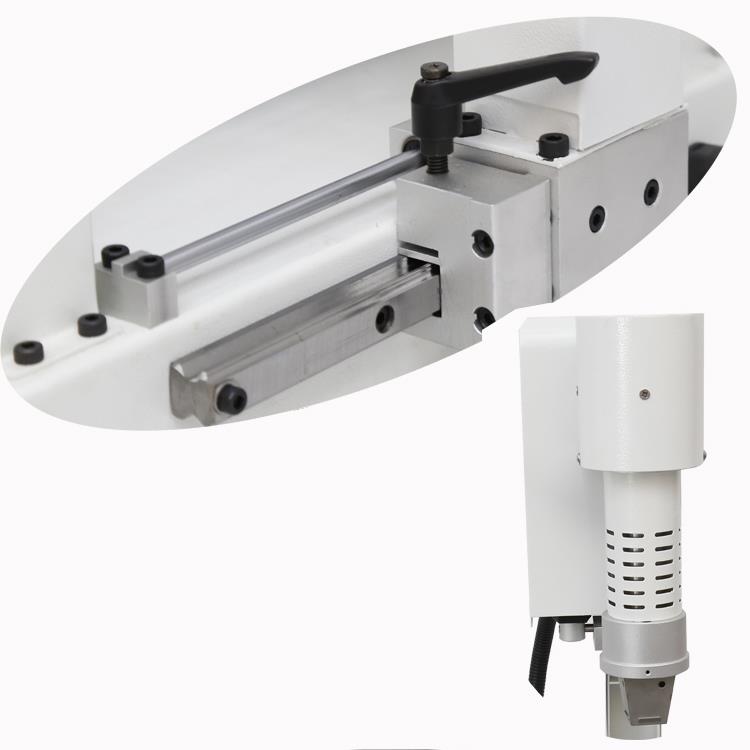

Qhia rail rau saum taub hau yooj yim txav mus rau sab laug lossis sab xis

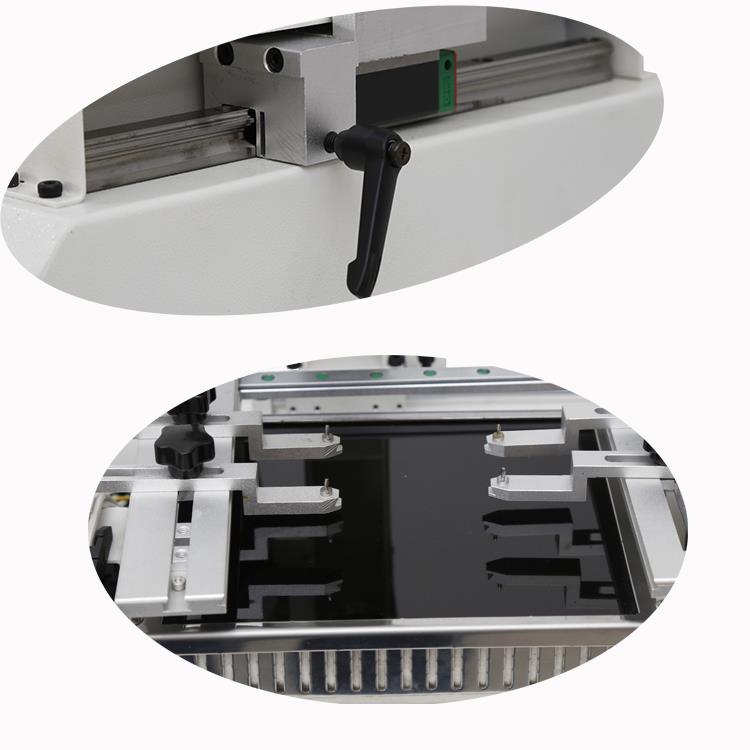

Qhia rail rau IR preheating cheeb tsam tsiv rov qab los yog pem hauv ntej

Beam muab PCB rau, tuaj yeem txav mus rau sab laug lossis sab xis rau PCB tsau



Cov pa roj carbon fiber ntau cua sov raj tuaj ntawm German, rau lub xov tooj ntawm tes thiab lwm yam me me PCB preheating, anti siab

kub iav npog, tiv thaiv tej yam me me los yog plua plav los ntawm kev xa me nyuam rov hauv.

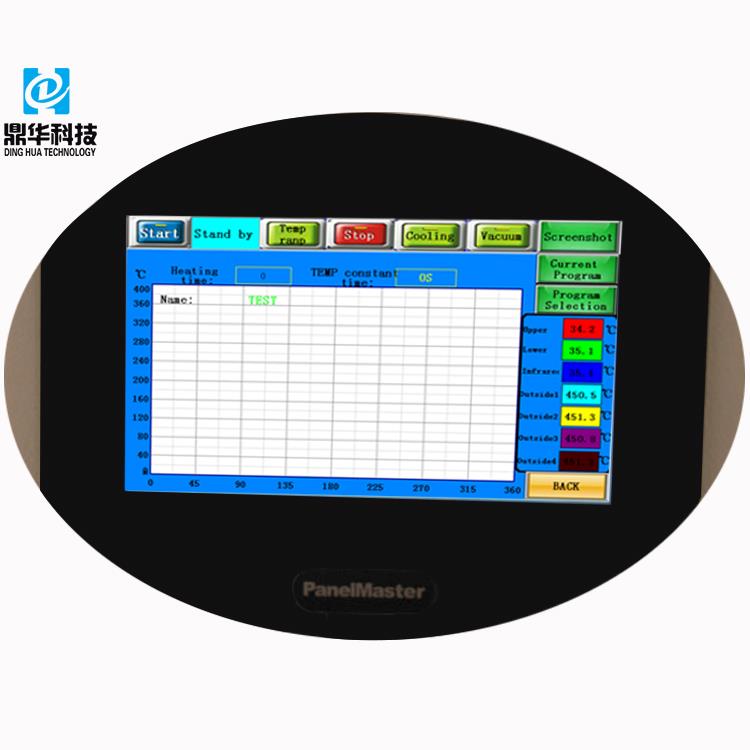

PanelMaster hom khoos phis tawj, tag nrho cov kev teeb tsa, nyem "pib" pib tshuab, tswj qhov kub thiab txias ntau dua

muaj tseeb, qhov ntsuas kub ntes tau nrawm dua.

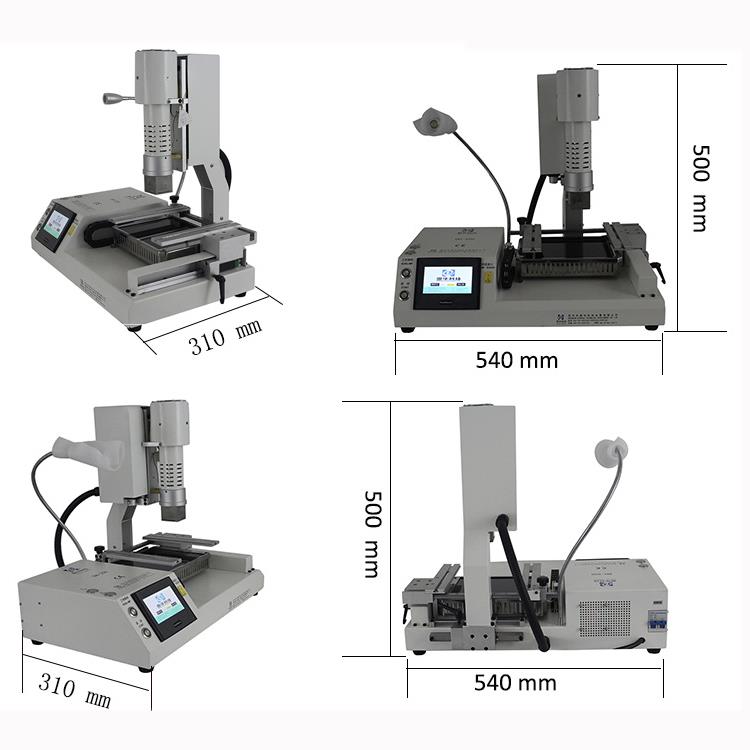

BGA Rework Chaw Nres Tsheb DH-200 Qhov Loj:

• LWH (mm): 540 * 310 * 500 hli
• Lub tshuab compact, lub thawv me me, thiab tus nqi thauj khoom qis dua.

Kev xa khoom, Shipping, thiab Kev Pabcuam ntawm HD Touch Screen BGA Soldering Station

• Kev vibration kuaj ua ntej xa khoom.
• Lub tshuab yog ntim rau hauv ib lub thawv: 63 * 44 * 58 cm.
• Qhov hnyav tag nrho: 33 kg.
• Xws li: Qhia CD thiab phau ntawv.
• Yog tias koj ntsib teeb meem uas koj daws tsis tau, peb muab Skype video hu, WhatsApp video hu, thiab lwm yam kev txhawb nqa.



FAQ

Q: Qhov chaw nres tsheb rework no puas tuaj yeem kho txhua lub xov tooj ntawm tes?
A:Yog lawm, nws tuaj yeem kho cov xov tooj xws li iPhone, Samsung, Huawei, Vivo, thiab lwm yam.

Q: Puas yog nws tsuas yog desoldering?
A:Tsis yog, nws tuaj yeem ua ob qho tib si solder thiab desolder.

Q: Nws puas yuav ntim rau hauv lub thawv plywood?
A:Tsis yog, nws yuav tau ntim rau hauv ib lub thawv ntawv nrog npuas hauv. Nws yog lub teeb yuag thiab pab txo tus nqi thauj khoom.

Q: Kuv yuav xaiv cov nozzles kom raug li cas?
A:Nws yog qhov zoo tshaj plaws los xaiv lub nozzle uas yog me ntsis loj dua lub nti (piv txwv li, IC, BGA).



Paub-Yuav Ua Li Cas Txog BGA Soldering Chaw Nres Tsheb

Cov kev kho kom haum rau cov pob khoom hauv cheeb tsam yog cuam tshuam los ntawm cov kev txwv tam sim no ntawm reflow soldering. Txawm hais tias desoldering tuaj yeem ua tiav nrog cov khoom siv cua kub uas twb muaj lawm, kev tswj cov txheej txheem desoldering yog ib txoj haujlwm nyuaj tshaj plaws. Nyob rau hauv rework, raws li nyob rau hauv ntau lawm, zoo yog lub hom phiaj kawg. High-zoo BGA reflow soldering tuaj yeem ua tiav hauv qhov chaw kaw ntawm lub qhov cub reflow thaum lub sijhawm tsim khoom.

Txawm li cas los xij, kev rov ua haujlwm tsis tuaj yeem ua tiav nyob rau hauv ib puag ncig tag nrho, vim tias ua tiav cov cua sov tsim nyog rau BGA reflow yog qhov nyuaj thaum cua kub cua tshuab los ntawm lub nozzle. Kev vam meej hauv kev rov ua haujlwm yog nyob ntawm kev ua tiav cov khoom siv hluav taws xob sib txawv thoob plaws lub pob thiab cov PCB pads tsis ua rau cov khoom hloov pauv lossis tshuab tawm thaum lub sijhawm rov ua haujlwm.

Convective tshav kub hloov thaum lub sij hawm kho txheej txheem yuav tshuab cua kub los ntawm lub nozzle. Cov dynamics ntawm airflow, nrog rau laminar txaus, siab thiab qis-siab zones, thiab ncig tshaj tawm, yog complex. Thaum cov teebmeem ntawm lub cev no tau ua ke nrog kev nqus cua sov thiab kev faib tawm, thiab cov qauv ntawm cov cua kub cua nozzle rau cov cua sov hauv zos, kev kho BGA kom zoo yuav nyuaj. Txhua qhov kev hloov pauv hauv siab lossis teeb meem nrog lub tshuab cua compressed lossis twj tso kua mis hauv cov cua kub tuaj yeem txo qhov kev ua haujlwm ntawm lub tshuab rework.

Qee lub tshuab cua kub uas ua rau muaj kev sib cuag nrog PCB los muab cov huab cua zoo sib xws thiab kev faib hluav taws xob tuaj yeem ntsib teeb meem yog tias cov khoom nyob sib ze ze dhau. Cov nozzles tsis tuaj yeem kov PCB ncaj qha, cuam tshuam cov qauv kev xav ntawm huab cua thiab ua rau cov cua kub tsis sib xws ntawm BGA. Tsis tas li ntawd, cov cua kub los ntawm lub nozzles tuaj yeem tuaj yeem tshuab cov khoom nyob ze lossis ua rau cov khoom yas uas nyob ib sab puas.

Ntau lub tshuab rework khaws ntau qhov kub thiab txias, tab sis qhov no yuav ua rau tsis meej pem tshwj tsis yog tias lub hom phiaj ntawm qhov ntsuas kub tau nkag siab meej. Hauv cov khoom siv ntau lawm, qhov ntsuas kub yog qhov tseem ceeb rau kev tswj cov txheej txheem vim tias nws ua kom tag nrho cov pob qij txha tau rhuab sib npaug thiab ncav cuag qhov siab tshaj qhov xav tau. Qhov pib taw tes rau kev teeb tsa cov khoom tsis yog qhov ntsuas kub ntawm lub rooj tsavxwm. Los ntawm kev txheeb xyuas cov khoom siv qhov kub thiab txias, cov txheej txheem engineers tuaj yeem kho qhov ntsuas cua sov kom ua tiav qhov xav tau qhov kub thiab txias profile.

Convection rework cov cuab yeej uas khaws ntau yam cua sov los yog cua kub qhov chaw tuaj yeem tsuas yog kwv yees qhov ntsuas kub ntawm lub rooj tsavxwm. Ib txoj hauv kev zoo dua yog los saib xyuas thiab sau qhov ntsuas kub ntawm lub rooj tsavxwm lossis cov khoom siv los ntawm kev txuas K-hom thermocouple rau PCB thaum lub sijhawm rov ua haujlwm. Thaum lub sij hawm reflow, qhov tseeb tshuaj xyuas ntawm cov pob qij txha yog qhov tseem ceeb ntawm kev tswj cov txheej txheem.
